Chek the ignition coil of small engines

(小型エンジンのプラグ検査機器を作る)
プラグを付けたままの検査はガソリンが
入ってるので危ないのでプラグを外して
Chek the ignition coil of small engines
プラグの火花をLEDの光で検査します、
イグニッションコイルの断線チェックとイ
グニッションコード接触不良を光で調べ
る事が出来る。
(プラグコードが短くボディがカバーので
絶縁体で覆われてるのでプラグの火花
を見るための位置がプラグの外した位置
しかアースが取れません)
-----------------------------------------------------------
部品は故障した家電製品から取り外す。
----------------------------------------------------------
100vフィラメント球を改造してフィラメントを
外してLEDに入れ換える。
Q-Light

ハンダコテでライトの後ろのフィラメント
配線をハンダを溶かし取り去る。


Hnd-Light

フィラメントを固定してるガラスを壊して
フィラメントを取り出す。
Fir-Led

LEDを取り付ける準備をする。
LED-chn

ホットガンを利用してライト球を固定する。
Gan-LED

古プラグからプラグのヘッドを外す。
PLH-hed

プラグヘッドに合うネジとナットで
配線を取り付ける。
Plug-Code

完成しました。
k-LED

チェンソーでテスト
plug-Scode

スチィールの草刈機でテスト
sthel

プラグコードから電気を得て赤(高輝度)LED
とうしてアースしてます抵抗器をいれなくても
LEDは切れませんでした。

これを記録した動画です。

故障した家電製品からLEDや電球を利用して部品代は
かかりませんでした。


----------------------------------------------------------------

LED lights make the electromotive force

Remove the relay from the board unnecessary
Remove the drive components of the switch
Powerful magnet was obtained in the degradation of the 3.5-inch HDD

 I created a small power-generating capacity of the device.
Electrical Appliance and parts cost using household waste
0 yen .........!







--------------------------------------------------------------

Kerosene fan heater modifications

Kerosene fan heater modifications
Imitation is not so dangerous
I made a hobby of the individual
これは石油ファンヒーターを個人的探求心の為に
作成したもので絶対マネはしないで下さい。

石油ファンヒーターを大改造してコンロを作る模様から
出きるまで...........?　





------------------------------------------------------------------

Check spark plugs by LED Brushcutter

Plug tester of a small gasoline engine

Led the spark plag
Recoil test generator
Check out the coil of wire breakage
Led replacement to the filament
High-Brightness
Application of the plug used to headpin
＋code plug
Body －ground
Check even in bright



小型ガソリンエンジンのプラグテスター
Ledでプラグの火花をテスト
コイル切れ断線のチェック
フィラメントをLEDに交換
高輝度LEDの使用
プラグのヘッドピンの応用する。
＋はプラグコード
－はボデーアース
明るい所でもチェック

下にマウスを当てクリックすると-->リンクします。

草刈機修理をケータイでも見える


-------------------------

See the light of the spark plug led

See the light of the spark plug led
Inspection of the coil
Check the plug cord
------------------------------
Check even in bright



プラグの火花をｌｅｄの光で見る
コイルの検査
プラグコードのチェック
------------------------------
明るい所でもチェック



-----------------------------

刈払機のリコイルスプリング修理仕方 PART2

Recoil spring is housed in the ｋａｓｅ
Ｋａｓｅ Type
Starter rope is wound on pulley
Remove the screws on the pulley
Remove the pulley
When the recoil spring pops out
ケースの中にリコイル　スプリングが収納
ケースタイプ
プーリーにスターターロープが巻かれてる
プーリーのネジを外す
プーリーを外す

リコイル　スプリングが飛び出たらスターター
のヒモが切れてスターターのケースを外して
新しいヒモを交換するためプーリー外すため
にネジを外してプーリー持ち上げたとたん
リコイルスプリング飛び出して来ました、





PART2を見れば修理できます。
（リコイルスプリングの飛び出しには特に注意）







-----------------------------

刈払機のリコイルスプリング修理仕方 PART1

Out starter rope repair Brushcutter
刈払機のスターターロープ切れ修理

スターターのヒモが切れて
スターターのケースを外して新しいヒモを
交換するためプーリー外すためにネジを
外してプーリー持ち上げてリコイルスプリ
ングをわざと飛び出して見ます、スタータ
ー修理中心ですのでヘッドもキャブやマフ
ラー有りません.....!


リコイルスプリングが飛び出た...........!

修理中に気を付けないとリコイルスプリングが
飛び出てくる。

飛び出るとこが見える。



2012年１２月２８日調べ
この動画は世界９２ｹ国の方々に視聴されました
配信は２０１２・３・１５日にされ
日本　　　　　　　　　１０１８人
アメリカ　　　　　　　　８３６
イギリス　　          　１５８　
オーストラリヤ           ８８
カナダ　　　　　　 　　　７２
マレーシャ               ５３
上位６ヶ国でした。
たくさん皆様に見て頂き有難う
ございます。

これはスターターのロープが切れて修理をして
いる時にリコイルスプリングが外れてしまい、
修理をしては見たがコイルスプリングが元に
戻らずにスクラップ　..........?



PART2続く　　修理出来ます。


リンク＞草刈機修理ブログへ移動ここにマウス当ててクリックする　

-------------------------------------

Recoil spring is out for repairs Brushcutter part2 stihl

Recoil spring is housed in the ｋａｓｅ Ｋａｓｅ Type
Starter rope is wound on pulley
 Remove the screws on the pulley
 Remove the pulley
When the recoil spring pops out

ケースの中にリコイル
スプリングが収納 ケースタイプ
プーリーにスターターロープが巻かれてる
 プーリーのネジを外す
 プーリーを外す

リコイルスプリングを元に戻す。








----------------------------------------------------

Recoil spring is out for repairs Brushcutter part1 stihl

刈払機修理中リコイルスプリングが外れた

スターターのヒモが切れてスターターのケースを外して
新しいヒモを交換するためプーリー外すためにネジを外し
てプーリー持ち上げたとたんリコイルスプリング飛び出し
て来ました、

Recoil spring is housed in the ｋａｓｅ
Ｋａｓｅ Type
Starter rope is wound on pulley
Remove the screws on the pulley
Remove the pulley
When the recoil spring pops out

この機種の場合必ず飛び出て来るので注意して下さい。

この機種のリコイルスプリング飛び出ます。

ケース内にリコイルスプリング収納方式


 PART２を見れば修理出来ます。



--------------------------------------------------------

Brushcutter Broken starter rope part1

Broken starter rope Brushcutter part1

スターターのヒモが切れたので自分でヒモを交換
して見ました、まずスターターケースを外しヒモ
が巻かれているプーリーのネジを外し簡単に持ち
上がりヒモの交換できます。
この機種の場合リコイルスプリングは出て来ませ
んが、もし動画の用に飛び出て来ましたらPART２
を見れば直ります、リコイルケースの中にリコイ
ルスプリングを収納出来れば良いのですが少し
コツがいります。

part1はリコイルスプリングが外れます



リコイルスプリングがケースから飛び出る。



 リコイルスターターのケースにリコイルスプリング
が入ってます。

Recoil spring is housed in the ｋａｓｅ
Ｋａｓｅ Type
Starter rope is wound on pulley
Remove the screws on the pulley
Remove the pulley
When the recoil spring pops out


PART１









 PART２　では飛び出たリコイルスプリング
をケースの中へ戻します。

---------------------------------

Brushcutter Broken starter rope part2

ケースの中にリコイル　スプリングが収納
ケースタイプです。
プーリーにスターターロープが巻かれてる
プーリーのネジを外す
プーリーを外す（外し方が悪いとリコイルス
プルングが飛び出る）

PART２　飛び出たスプリング元に戻す。










----------------------------------------

Repair of grass cutter starter rope out pulley type PART3

Burshcutter Repair of the starter rope PART3
Recoil spring is housed in the pulley
Pulley(reel) Type
Starter rope is wound on pulley
Remove the screws on the pulley
Remove the pulley
When the recoil spring pops out
Even women can be repaired
Thank you.


Recoil spring is out

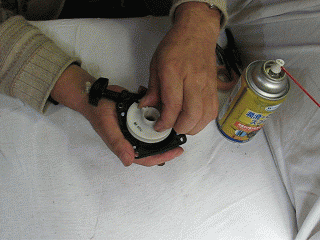

草刈機を修理します。

プーリーの中にリコイル　スプリングが収納
プーリー（リール）タイプ
プーリーにスターターロープが巻かれてる
プーリーのネジを外す
プーリーを外す
リコイル　スプリングが飛び出たら
女性でも修理できる

 赤い矢印が引掛かる。

 無事に修理できました。

下の文字にマウス当ててクリックすると草刈機修理に移動する。　
    Rink --> Brush cutter



-----------------------------------

スターターロープのスプリングが飛び出る PART2

Recoil spring is housed in the pulley
Pulley(reel) Type
Starter rope is wound on pulley
Remove the screws on the pulley
Remove the pulley
When the recoil spring pops out
プーリーの中にリコイル　スプリングが収納
プーリー（リール）タイプ
プーリーにスターターロープが巻かれてる
プーリーのネジを外す
プーリーを外す

リコイルスプリングが外れた...............!

リコイルスプリングが外れます。



PART3はプーリータイプのリコイルスプリングを修理します。
女性でもこの動画を見れば直せます。





-----------------------------------------------

Out starter rope repair PART1

Brush Cutter
 Out starter rope repair
Two types of spring starter bush cutter
case type
Starter recoil spring is housed in a case
 pulley type
Recoil spring is housed in the pulley

草刈機のスターターロープが切れた

草刈機 スターター修理には２種類有ります

ケース（kase）　タイプ
スターターケースの中にリコイル　スプリングが収納

スターターのロープが外側に巻かれてる
プーリー（pulley）　タイプ
プーリーの中にリコイル　スプリングが収納



pulley type

これはリコイルケース外した本体部分です。

リコイルがプーリーに収納されてます。

kase type

 リコイルケース外した所です。

リコイルスプリングがケースに収納されてます。

以上が見分けの方法です。

PART2はプーリータイプのリコイルスプリング
が外れた様子の動画です。

PART3は外れたリコイルスプリングを修理

します。
